Układanie nawierzchni asfaltowej to proces znacznie bardziej skomplikowany, niż mogłoby się wydawać. Nie jest to jedynie wylanie czarnej masy na drogę, ale precyzyjna operacja wymagająca wiedzy, odpowiedniego sprzętu i ścisłego przestrzegania technologii. W tym artykule, jako doświadczony praktyk, przeprowadzę Państwa przez wszystkie etapy tego fascynującego przedsięwzięcia od przygotowania podłoża, przez dobór odpowiedniej mieszanki, aż po kluczowe walcowanie i najczęstsze błędy, których należy unikać, aby nawierzchnia służyła przez lata.
Układanie asfaltu to złożony proces, który wymaga precyzji i znajomości technologii
- Kluczem do trwałości nawierzchni jest solidne przygotowanie podłoża, w tym oczyszczenie i zagęszczenie.
- Mieszanka mineralno-asfaltowa (MMA) jest produkowana na gorąco i musi być transportowana oraz układana w ściśle określonych temperaturach.
- Rozściełacz odpowiada za równomierne rozprowadzenie masy, a walce drogowe za jej kluczowe zagęszczenie.
- Cały proces wymaga kontroli temperatury mieszanki (140-190°C przy układaniu, powyżej 90°C przy zagęszczaniu) oraz odpowiednich warunków pogodowych.
- Najczęstsze błędy to zaniedbanie podłoża, niewłaściwa temperatura masy i zbyt późne zagęszczanie.

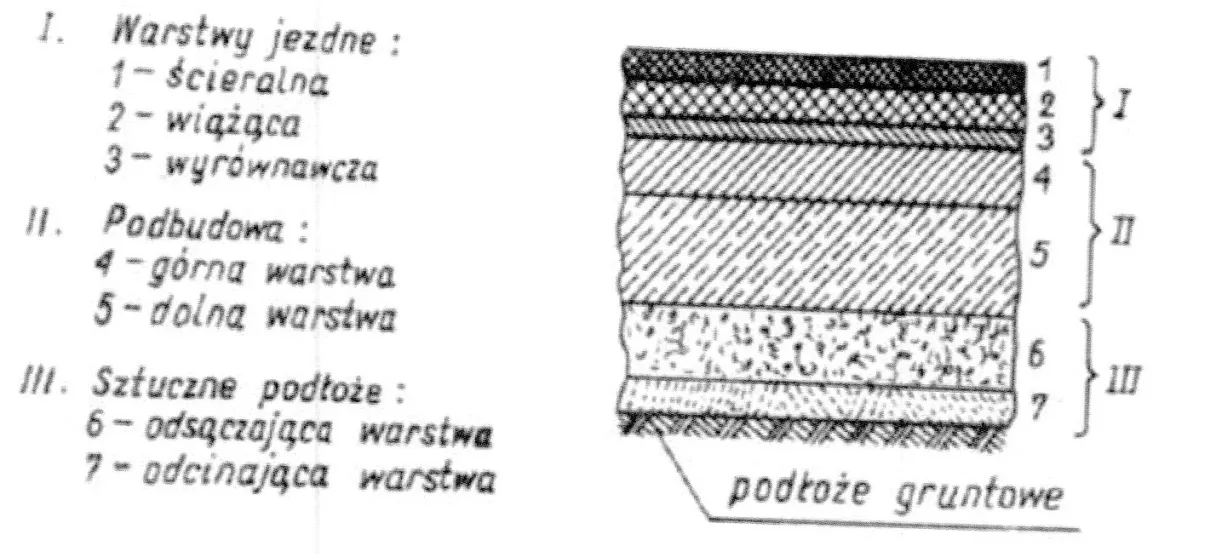

Jak przygotować podłoże pod asfalt? Klucz do trwałej nawierzchni
Zawsze powtarzam, że nawet najlepsza mieszanka asfaltowa nie spełni swojej funkcji, jeśli podłoże nie zostanie odpowiednio przygotowane. To właśnie podbudowa jest fundamentem, który decyduje o nośności i długowieczności całej nawierzchni. Zaniedbanie tego etapu to, moim zdaniem, jeden z najpoważniejszych błędów, prowadzący do kosztownych napraw w przyszłości.
Oczyszczanie i profilowanie terenu: Pierwszy krok do sukcesu
Pierwszym i absolutnie podstawowym krokiem jest dokładne oczyszczenie terenu. Musimy usunąć wszelkie zanieczyszczenia ziemię, kamienie, korzenie, a nawet resztki starej nawierzchni. Następnie przechodzimy do profilowania i wyrównywania terenu. Chodzi o to, aby nadać mu odpowiednie spadki, które zapewnią efektywne odprowadzanie wody. To działanie jest kluczowe dla stabilności, ponieważ zapobiega gromadzeniu się wody pod nawierzchnią, co w konsekwencji mogłoby prowadzić do jej osłabienia i deformacji.

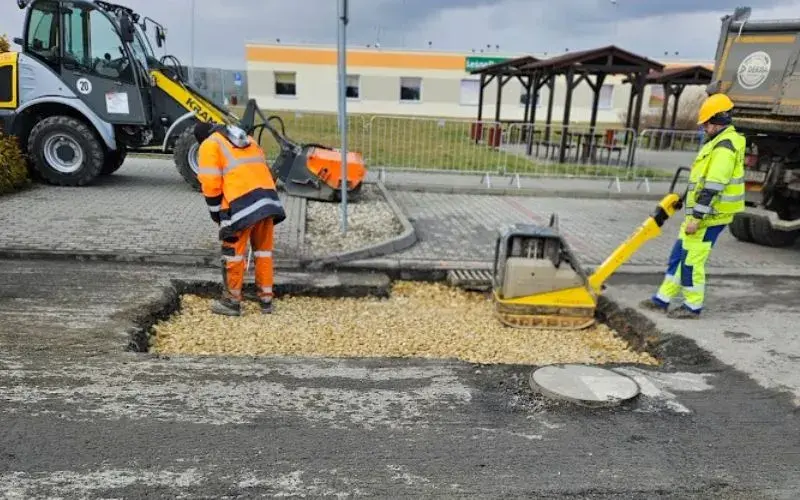

Jak stworzyć stabilną podbudowę? Rola kruszyw i zagęszczania
Stabilna podbudowa to serce każdej trwałej drogi. Tworzy się ją z odpowiednio dobranych kruszyw, najczęściej łamanych, które charakteryzują się wysoką wytrzymałością. Kruszywa te są układane warstwami, a każda warstwa jest intensywnie zagęszczana za pomocą walców. Celem jest osiągnięcie maksymalnej gęstości, która zapewni podbudowie odpowiednią nośność i odporność na obciążenia dynamiczne, takie jak ruch pojazdów. Właściwe zagęszczenie eliminuje puste przestrzenie, minimalizując ryzyko osiadania i powstawania kolein.
Nowoczesne wsparcie: Kiedy stosuje się geowłókniny i geosiatki?
W niektórych sytuacjach, zwłaszcza gdy mamy do czynienia z gruntami o słabej nośności lub w miejscach narażonych na duże obciążenia, stosuję nowoczesne rozwiązania, takie jak geowłókniny i geosiatki. Geowłókniny pełnią funkcję separacyjną i filtracyjną, zapobiegając mieszaniu się różnych warstw gruntu i podbudowy, a także wspomagają odprowadzanie wody. Geosiatki natomiast, dzięki swojej strukturze, wzmacniają podłoże, rozkładając naprężenia i zwiększając jego odporność na deformacje. Ich zastosowanie znacząco poprawia trwałość nawierzchni, szczególnie w trudnych warunkach gruntowych.
Masa bitumiczna: Rodzaje i skład asfaltu
Masa bitumiczna to nic innego jak asfalt, który widzimy na naszych drogach. Jest to kluczowy składnik nawierzchni, który nadaje jej elastyczność, wytrzymałość i odporność na warunki atmosferyczne. Zrozumienie jej składu i rodzajów jest fundamentalne dla każdego, kto chce zgłębić tajniki budowy dróg.
Z czego składa się asfalt? Poznaj mieszankę mineralno-asfaltową (MMA)
Kiedy mówimy o asfalcie, w rzeczywistości mamy na myśli mieszankę mineralno-asfaltową (MMA). Składa się ona z kilku podstawowych komponentów: kruszywa (czyli piasku, żwiru, grysu), wypełniacza (najczęściej mączki kamiennej) oraz lepiszcza bitumicznego, czyli asfaltu. Całość jest produkowana "na gorąco" w specjalistycznych zakładach zwanych otaczarkami. Tam składniki są precyzyjnie dozowane, podgrzewane do wysokich temperatur (zazwyczaj 140-190°C) i mieszane, aby uzyskać jednorodną masę o odpowiednich właściwościach.
Beton asfaltowy (AC) a mastyks grysowy (SMA): Którą mieszankę wybrać i dlaczego?
W Polsce najczęściej spotykamy dwa główne typy mieszanek mineralno-asfaltowych: beton asfaltowy (AC) i mastyks grysowy (SMA). Wybór odpowiedniego rodzaju zależy od przeznaczenia drogi i wymagań dotyczących trwałości oraz odporności na obciążenia. Warto też wspomnieć o asfalcie lanym (MA), który jest bardzo szczelny i stosowany w specyficznych warunkach.
| Rodzaj mieszanki | Charakterystyka i zastosowanie |
|---|---|
| Beton asfaltowy (AC) | Najpopularniejsza i najbardziej uniwersalna mieszanka. Stosowany na wszystkie warstwy nawierzchni: ścieralną, wiążącą i podbudowę. Charakteryzuje się dobrą wytrzymałością i elastycznością, ale jest mniej odporny na koleinowanie niż SMA. |
| Mastyks grysowy (SMA) | Mieszanka o wysokiej zawartości kruszywa grubego i lepiszcza, co zapewnia jej bardzo wysoką odporność na koleinowanie i dużą szorstkość. Stosowany głównie na warstwy ścieralne dróg o dużym natężeniu ruchu, autostrad i dróg ekspresowych. |
| Asfalt lany (MA) | Bardzo szczelny i wodoodporny typ mieszanki, produkowany i wbudowywany na gorąco. Nie wymaga zagęszczania walcami, ponieważ samoczynnie się rozpływa. Stosowany w miejscach wymagających szczególnej szczelności, np. na mostach, wiaduktach, w miejscach narażonych na duże obciążenia punktowe. |
Asfalt "na zimno" w worku: Kiedy jest to najlepsze rozwiązanie do napraw?
Oprócz gorących mieszanek, na rynku dostępne są również mieszanki asfaltowe "na zimno", często pakowane w worki. To rozwiązanie jest moim zdaniem nieocenione do szybkich, punktowych napraw ubytków w nawierzchni, zwłaszcza w miejscach, gdzie transport gorącej masy byłby nieekonomiczny lub niemożliwy. Asfalt na zimno nie wymaga podgrzewania, co znacznie ułatwia i przyspiesza prace. Należy jednak pamiętać, że jego trwałość i właściwości użytkowe są niższe niż mieszanek gorących, dlatego stosuje się go głównie do tymczasowych lub doraźnych napraw, a nie do budowy nowych nawierzchni.
Niezbędne maszyny do układania asfaltu
Układanie asfaltu to proces, który bez specjalistycznego sprzętu byłby po prostu niemożliwy do zrealizowania. To właśnie maszyny budowlane pozwalają na precyzyjne przygotowanie podłoża, równomierne rozłożenie masy i jej skuteczne zagęszczenie, co jest gwarancją trwałości i jakości nawierzchni.
Od frezarki po równiarkę: Sprzęt do przygotowania idealnego gruntu
- Frezarki drogowe: Służą do usuwania starych, zużytych warstw nawierzchni asfaltowej. Dzięki nim można precyzyjnie określić głębokość frezowania i przygotować podłoże pod nową warstwę.
- Równiarki: Niezbędne do precyzyjnego profilowania i wyrównywania podłoża oraz podbudowy. Zapewniają odpowiednie spadki i płaskość terenu przed układaniem asfaltu.
- Sprężarki i dmuchawy: Używane do oczyszczania powierzchni z kurzu, luźnych kamieni i innych zanieczyszczeń przed nałożeniem warstwy sczepnej lub nowej masy.
- Przycinarki do asfaltu: Służą do precyzyjnego wycinania krawędzi starej nawierzchni, np. przy naprawach cząstkowych, aby uzyskać równe i estetyczne połączenia.

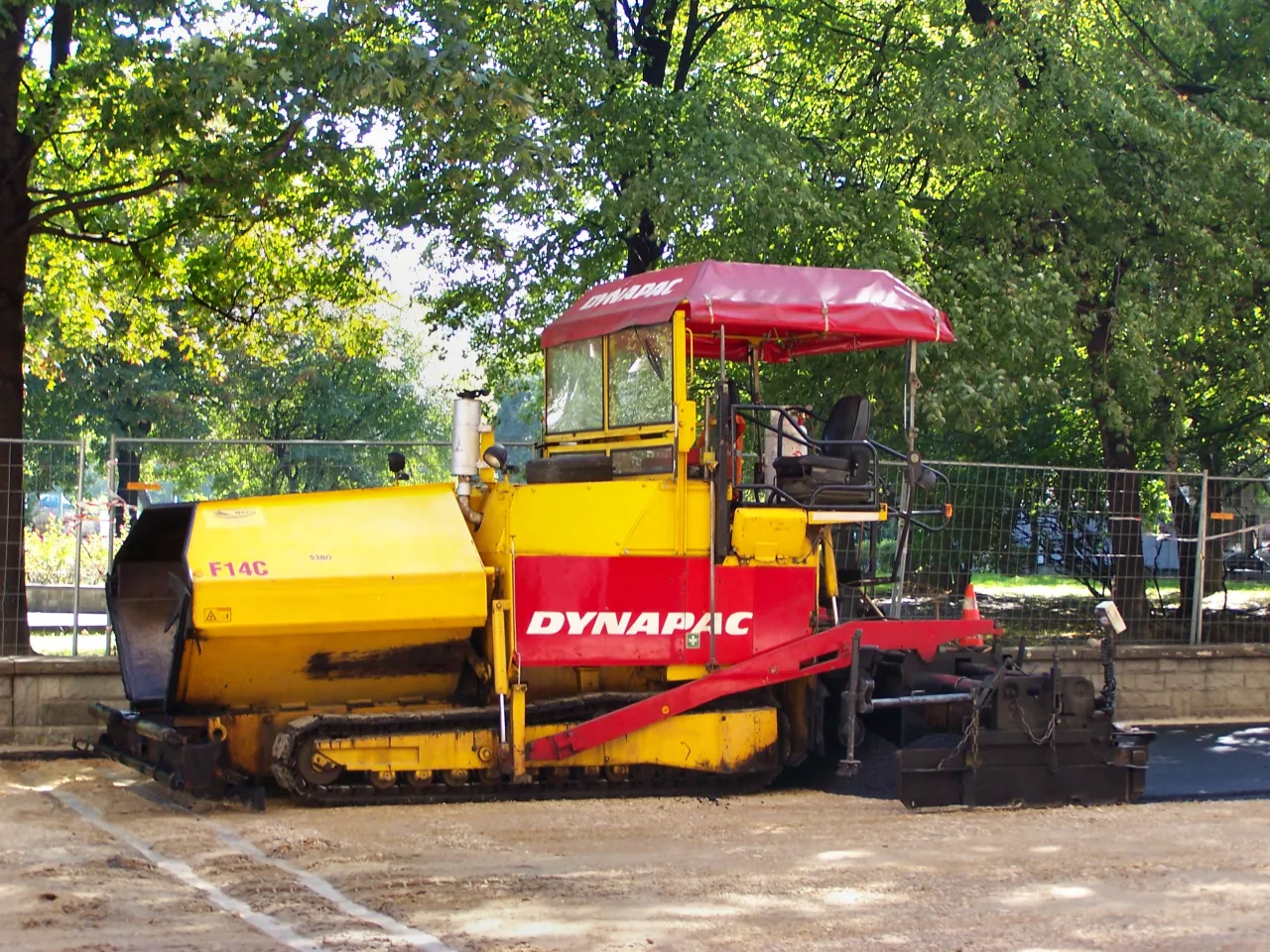

Rozściełacz (układarka): Mózg operacji równomiernego kładzenia
Rozściełacz masy bitumicznej, często nazywany po prostu układarką, to absolutnie kluczowa maszyna w procesie układania asfaltu. Jego zadaniem jest nie tylko równomierne rozprowadzenie gorącej mieszanki na odpowiednią szerokość i grubość, ale także jej wstępne zagęszczenie. Rozściełacz wyposażony jest w kosz zasypowy, do którego wywrotki opróżniają masę, oraz w system podajników i listw wibracyjnych, które rozprowadzają i wstępnie zagęszczają asfalt. Precyzja pracy rozściełacza ma bezpośredni wpływ na równość i jakość przyszłej nawierzchni.
Walce drogowe: Cichy bohaterowie zapewniający gładkość i trwałość
Po rozłożeniu masy przez rozściełacz, do akcji wkraczają walce drogowe prawdziwi cisi bohaterowie, którzy decydują o ostatecznej trwałości i gładkości nawierzchni. Istnieje kilka typów walców, a ich wybór zależy od etapu zagęszczania i rodzaju mieszanki:
- Walce statyczne: Zagęszczają masę poprzez swój ciężar.
- Walce wibracyjne: Wykorzystują wibracje, które znacznie efektywniej usuwają puste przestrzenie w mieszance, osiągając wyższy stopień zagęszczenia.
- Walce tandemowe: Posiadają dwa bębny, co pozwala na szybsze i bardziej efektywne zagęszczanie dużych powierzchni.
- Walce ogumione: Wykorzystują koła z oponami, które zapewniają równomierny nacisk i doskonałe wykończenie powierzchni, szczególnie w końcowych fazach zagęszczania.
Ich praca jest kluczowa to właśnie zagęszczenie decyduje o odporności asfaltu na obciążenia, jego trwałości i odporności na powstawanie kolein.
Układanie asfaltu krok po kroku: Szczegółowy proces
Układanie asfaltu to skomplikowany proces technologiczny, który wymaga precyzji i ścisłego przestrzegania kolejnych etapów. Każdy krok ma znaczenie dla ostatecznej jakości i trwałości nawierzchni. Jako praktyk, zawsze podkreślam, że pośpiech i niedbalstwo na którymkolwiek z tych etapów zemści się w przyszłości.
Krok 1: Gorący transport z wytwórni na plac budowy
Po wyprodukowaniu w otaczarce, gorąca mieszanka asfaltowa jest natychmiast transportowana na plac budowy specjalnymi wywrotkami. Kluczowe jest, aby masa dotarła na miejsce z zachowaniem odpowiedniej temperatury, która powinna mieścić się w zakresie od 140°C do 190°C, w zależności od rodzaju mieszanki. To wymaga sprawnej logistyki i dobrze zgranych dostaw, aby zapewnić ciągłość pracy rozściełacza i uniknąć przestojów, które mogłyby doprowadzić do ostygnięcia masy.
Krok 2: Kontrola jakości jak rozpoznać idealną temperaturę i konsystencję mieszanki?
Zanim mieszanka zostanie rozładowana do kosza rozściełacza, zawsze przeprowadzam wizualną ocenę i kontrolę temperatury. To bardzo ważny moment. Zbyt niska temperatura (poniżej 140°C) objawia się zbrylaniem masy i brakiem oparów taki materiał jest trudny do zagęszczenia i nie zapewni trwałej nawierzchni. Z kolei zbyt wysoka temperatura (powyżej 190°C) może prowadzić do przegrzania lepiszcza, co poznajemy po żółtych oparach i matowym, brązowym kolorze asfaltu. Taki materiał również jest dyskwalifikowany, ponieważ jego właściwości mechaniczne ulegają pogorszeniu. Idealna masa powinna być czarna, błyszcząca i wydzielać lekkie, białe opary.
Krok 3: Równomierne rozkładanie masy przez rozściełacz
Po pozytywnej kontroli jakości, mieszanka jest wsypywana do kosza zasypowego rozściełacza. Następnie maszyna ta, poruszając się ze stałą prędkością, równomiernie rozprowadza masę na szerokość pasa i na zadaną grubość. Rozściełacz wyposażony jest w systemy wibracyjne, które wstępnie zagęszczają masę, przygotowując ją do dalszego etapu walcowania. Precyzja rozściełacza jest tu kluczowa dla uzyskania równej i gładkiej nawierzchni.
Krok 4: Kluczowy moment zagęszczanie, czyli walcowanie "na gorąco"
Zagęszczanie to, w mojej ocenie, najważniejszy etap dla trwałości nawierzchni. Walce drogowe, poruszając się w ściśle określonej kolejności i z odpowiednią prędkością, usuwają puste przestrzenie z mieszanki. Proces ten musi rozpocząć się jak najszybciej po rozłożeniu masy, zanim jej temperatura spadnie. Absolutnie nie można dopuścić, aby zagęszczanie odbywało się, gdy temperatura masy jest niższa niż 90°C, ponieważ wtedy asfalt staje się zbyt sztywny, a walce nie są w stanie skutecznie go zagęścić, co prowadzi do spękań i obniżenia trwałości.
Krok 5: Sztuka łączenia, czyli jak prawidłowo wykonać spoiny między pasami
Wykonywanie spoin między pasami asfaltu to prawdziwa sztuka. Niewłaściwie wykonane spoiny są częstą przyczyną pęknięć i uszkodzeń nawierzchni. Najtrwalszą metodą jest układanie "gorące do gorącego", czyli gdy dwa rozściełacze pracują równolegle, a stykające się pasy asfaltu mają zbliżoną, wysoką temperaturę. Jeśli nie jest to możliwe, krawędź wcześniej ułożonego pasa należy odpowiednio przygotować (np. przyciąć i skropić emulsją bitumiczną), aby zapewnić dobrą przyczepność nowej warstwy. Solidna spoina to gwarancja jednorodności nawierzchni.
Krok 6: Ostatnie szlify nadawanie szorstkości i czas na stygnięcie
W niektórych przypadkach, zwłaszcza na drogach o dużym natężeniu ruchu, po walcowaniu wstępnym, ale przed ostatnim przejazdem walca, nawierzchnia może być posypana drobnym kruszywem (o frakcji 1-5 mm). Ma to na celu zwiększenie przyczepności i szorstkości nawierzchni, co poprawia bezpieczeństwo jazdy. Po zakończeniu wszystkich prac, droga musi mieć czas na ostygnięcie i utwardzenie. Zazwyczaj zaleca się, aby nawierzchnia stygła przez co najmniej 24 godziny przed oddaniem jej do pełnego ruchu. Przedwczesne obciążenie może prowadzić do deformacji i uszkodzeń.
Temperatura i warunki pogodowe: Kluczowe dla jakości asfaltu
Nie ma co ukrywać temperatura i warunki pogodowe to czynniki, które mają absolutnie krytyczne znaczenie dla jakości i trwałości układanej nawierzchni asfaltowej. Ignorowanie ich to proszenie się o problemy. Zawsze powtarzam, że nawet najlepsza ekipa i sprzęt nie zdadzą egzaminu, jeśli pogoda nie dopisze.
W jakim zakresie temperatur można bezpiecznie kłaść asfalt?
- Temperatura otoczenia: Optymalny zakres to od 10°C do 30°C, przy czym idealnie jest, gdy temperatura powietrza wynosi około 20°C. W takich warunkach asfalt ma wystarczająco dużo czasu na obróbkę i zagęszczenie.
- Temperatura mieszanki podczas układania: Powinna wynosić od 140°C do 190°C, w zależności od rodzaju mieszanki i warunków zewnętrznych. Niższa temperatura utrudnia zagęszczanie, wyższa może prowadzić do przegrzania lepiszcza.
- Minimalna temperatura do zagęszczania: Absolutne minimum to nie poniżej 90°C. Poniżej tej wartości asfalt staje się zbyt sztywny, aby walce mogły skutecznie usunąć puste przestrzenie, co negatywnie wpływa na trwałość.
Deszcz, mróz i silny wiatr: Kiedy należy bezwzględnie wstrzymać prace?
Istnieją warunki pogodowe, w których prace asfaltowe należy bezwzględnie wstrzymać, aby nie ryzykować jakości nawierzchni:
- Intensywne opady deszczu: Woda na podłożu lub w masie asfaltowej jest wrogiem. Powoduje szybkie ochłodzenie mieszanki, a także utrudnia jej związanie z podbudową, prowadząc do odspojenia i uszkodzeń.
- Silny wiatr: Znacząco przyspiesza chłodzenie mieszanki, co skraca czas na jej prawidłowe zagęszczenie. Może również nanosić zanieczyszczenia na świeżo ułożoną warstwę.
- Mróz i niskie temperatury: Układanie asfaltu na gorąco w temperaturze powietrza poniżej 5°C jest niewskazane, a przy mrozie absolutnie zabronione. Podłoże jest zbyt zimne, co prowadzi do błyskawicznego ochłodzenia masy i uniemożliwia jej prawidłowe zagęszczenie.
- Warto jednak wspomnieć, że w przypadku układania grubych warstw asfaltu, lekka mżawka bywa dopuszczalna, pod warunkiem, że podłoże jest suche i temperatura powietrza odpowiednio wysoka.
Ciepła mieszanka asfaltowa (WMA): Technologia na chłodniejsze dni
W odpowiedzi na wyzwania związane z temperaturą, rozwijana jest technologia ciepłej mieszanki asfaltowej (WMA - Warm Mix Asphalt). Polega ona na dodawaniu specjalnych domieszek, które pozwalają na obniżenie temperatury produkcji i układania mieszanki o 20-40°C w porównaniu do tradycyjnego asfaltu na gorąco. Dzięki temu można wydłużyć sezon budowlany i prowadzić prace w chłodniejsze dni, a także zmniejszyć emisję szkodliwych substancji i zużycie energii. To innowacyjne rozwiązanie zyskuje coraz większą popularność w branży.
Unikaj tych błędów: Najczęstsze problemy przy układaniu asfaltu
Wieloletnie doświadczenie nauczyło mnie, że nawet najlepszy plan może zostać zniweczony przez proste błędy. Znajomość najczęstszych pułapek przy układaniu asfaltu to klucz do ich unikania i zapewnienia wysokiej jakości nawierzchni, która posłuży przez wiele lat. Pamiętajmy, że prewencja jest zawsze lepsza niż kosztowne leczenie.
Grzech pierworodny: Skutki zaniedbania przygotowania podłoża
Jak już wspomniałem, niewłaściwe przygotowanie podłoża to, w mojej ocenie, grzech pierworodny w budownictwie drogowym. Jeśli podbudowa nie jest odpowiednio zagęszczona, wyrównana i odwodniona, to nawet najgrubsza i najlepiej wykonana warstwa asfaltu nie uchroni nawierzchni przed problemami. Skutki to pęknięcia, deformacje, koleiny, a w skrajnych przypadkach nawet całkowite zniszczenie drogi. Inwestycja w solidne podłoże zawsze się opłaca.
"Zimny asfalt" i spękania: Dlaczego pośpiech przy walcowaniu jest niewskazany
Kolejnym poważnym błędem jest układanie masy o niewłaściwej temperaturze. Asfalt, który jest zbyt zimny (poniżej 140°C), nie da się prawidłowo zagęścić, co prowadzi do powstawania pustych przestrzeni i w konsekwencji do spękań. Podobnie, zbyt późne rozpoczęcie walcowania, gdy masa ostygła poniżej krytycznych 90°C, również uniemożliwia skuteczne zagęszczenie. Pośpiech w tym momencie jest absolutnie niewskazany. Walcowanie musi być przeprowadzone szybko i precyzyjnie, w optymalnym "oknie temperaturowym", aby zapewnić maksymalną trwałość.
Nierówności i przerwy w nawierzchni: Jak błędy logistyczne wpływają na jakość?
Błędy logistyczne i operacyjne, choć pozornie drobne, mogą mieć duży wpływ na jakość nawierzchni. Przykładem jest dopuszczenie do całkowitego opróżnienia kosza zasypowego rozściełacza. Taka sytuacja prowadzi do nieciągłości w układanej warstwie, tworząc słabe punkty, które z czasem mogą przerodzić się w pęknięcia. Podobnie, niewłaściwe wykonanie spoin między pasami asfaltu, czy to przez brak odpowiedniego przygotowania krawędzi, czy przez zbyt niską temperaturę, skutkuje powstawaniem nierówności i uszkodzeń. Ciągłość dostaw i precyzja pracy to podstawa.
Przeczytaj również: Ile kosztuje metr asfaltu? Cennik, czynniki i jak oszczędzić!
Jak zapewnić wieloletnią trwałość? Podsumowanie dobrych praktyk
Aby zapewnić wieloletnią trwałość i wysoką jakość nawierzchni asfaltowej, należy przestrzegać kilku kluczowych zasad:
- Solidne przygotowanie podłoża: To fundament, na którym opiera się cała konstrukcja. Nie oszczędzajmy na tym etapie.
- Kontrola temperatury: Zarówno na etapie transportu, układania, jak i zagęszczania, temperatura mieszanki jest krytyczna.
- Prawidłowe zagęszczanie: Walcowanie musi być wykonane szybko, w odpowiednim "oknie temperaturowym" i z użyciem właściwych maszyn.
- Odpowiednie warunki pogodowe: Unikajmy pracy w deszczu, mrozie i silnym wietrze.
- Ciągłość pracy i precyzja: Zapewnijmy stałe dostawy masy i dbajmy o dokładność na każdym etapie, zwłaszcza przy wykonywaniu spoin.
- Wybór odpowiedniej mieszanki: Dostosujmy rodzaj asfaltu do przewidywanych obciążeń i funkcji drogi.
